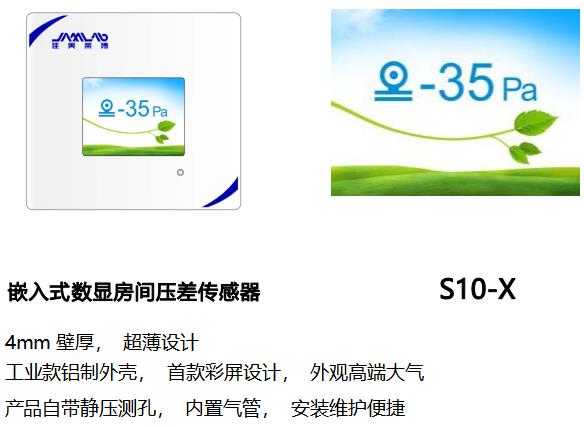

外觀圖
應用
專門為潔凈室微差壓檢測應用而設計。適用于具有極高壓力監控和報警要 求的微差壓應用, 采用直觀的圖形用戶界面, 可用于設置壓力、安全、校準和報 警。
? 制藥廠潔凈室
? 隔離病房
? 醫院潔凈手術室
? 理化實驗室
? 微生物實驗室
? 動物實驗室
型號概覽
技術參數
電源 |
工作電壓 功耗 |
DC 24 V ± 10% <1W |
輸出信號 |
輸出電壓 輸出電流 |
DC … 10V DC 4...20MA |
功能數據 |
0… 10VDC, 4...20mA RS-485 通訊 |
輸出量程可選 從機 *1 (地址可設置 1-254) |
測量精度 零點誤差 線性度 |
±0.5%FSR ±0.5%FSR ±0.5%FSR |
|
連接 |
響應時間 連接端點 壓力連接 |
<1S 螺絲釘連接端點 8*0.5m ㎡ 塑料管口 3mm 直徑 |
保護數據 |
保護程度 安全級別 |
IP30, IEC529 III, EN60730 |
周圍環境條 件 |
工作溫度 貯藏/運輸 工作濕度 |
-0 … +50℃ -0 … +70℃ <95%r.h.,非凝固 |
標準 |
家用或類似用處的自動電子控制 |
EN60730-2-14 |
電磁兼容性 |
發射性 免疫性 |
EN50081-1 EN50082-2 |
FCC 認證 |
證書編號: |
|
防火 |
防火級別 上下蓋 壓力保護套 管道 |
UL94 HB V-2 V-2 |
材質 |
主體 管道 底盒 |
鋁材 PC (聚碳酸酯) 鍍鋅 |
附件 |
配套的軟管規格 |
Φ3*5mm*50cm |

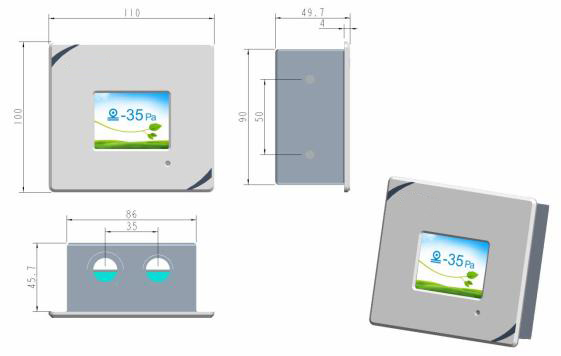

結構尺寸圖

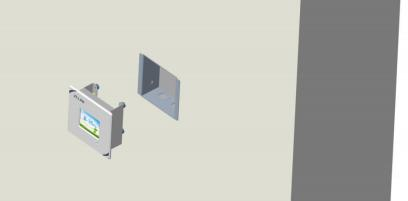

產品安裝
產品配套有安裝底盒, 底盒尺寸:W86*H90*D45;墻面開孔尺寸 (mm):W88*H92*D47。
安裝:1、預埋¢20 線管與底盒;2、引入線纜與氣管;3、將線纜與氣管接在傳感器 主體上;4、清理底盒內雜物與灰塵;5、將傳感器主體按入底盒即可安成安裝。
注意:氣管在底盒內不可以折疊,否則直接影響測量精度;面板右下角氣壓檢測孔不可遮擋。
產品使用
通訊模式: 從站; 標準 RTU 協議, 波特率 9600, 8 個數據位, 1 個停止位, N 校驗; 通訊地 址 1-127 。
**注: 通訊模式下, 通訊地址 255 永久有效
使用說明:
1, 傳感器校零:
零點校準是必須進行的步驟。
進行前, 請確保壓力氣嘴的軟管都取下。
上電后, 在主界面長按屏幕中央位置 10S。彈出菜單, 選擇“YES”零點自動校準。
2, 進入設置菜單:
長按屏幕下部區域 5 秒, 進入菜單界面; 菜單界面, 每頁有四個菜單選項, 可以單擊選擇 各菜單選項,選中后高亮標識。然后通過下方的加、減鍵進行參數的修改。按鍵支持單次增加、 減少, 長按連接增加、減少。選中高亮提示消失, 并且蜂鳴器滴一聲表示設置成功。點擊下方 箭頭, 可進行菜單換頁。點擊返回鍵返回主界面, 或者 30S 內無操作會自動返回主界面。

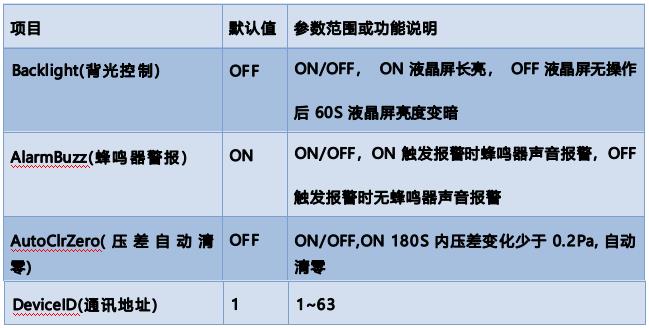

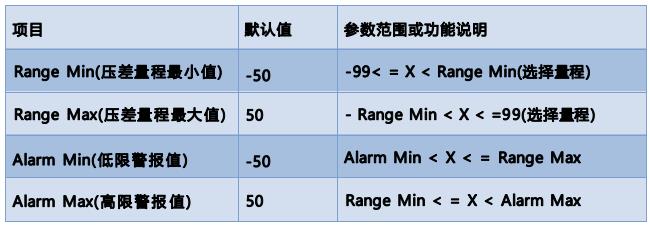

3, 菜單第一頁:

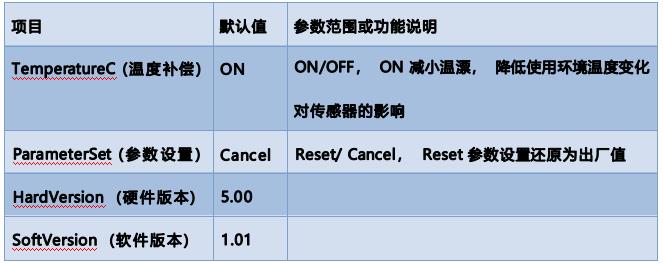

4, 菜單第二頁:
5, 菜單第三頁:
6, 報警發生:
報警類型有壓差高限、低限報警。伴有一秒間隔的報警聲。
主界面底圖顯示紅色或黃色。 (高限紅色, 低限黃色)
可以通過進入菜單選項來進行修改高限、低限值, 并選擇報警是否有效。
當報警發生的時候, 觸摸顯示任意區域都可以消除當前報警聲音, 直至下一個報警發生。
7, 通訊指示及故障發生
Modbus 通訊連接上, 進入正常的通訊狀態后, 左上角顯示連接圖標; 無通訊, 圖標消失。 當傳感器運行過程出現故障, 右上角顯示警告圖標。
故障發生原因: 1.傳感器掉線。2.傳感器內部故障。故障發生后, 強制輸出顯示 0Pa。
8, 觸摸校準
在主屏幕左上角, 以小于 0.5S/次的速度連續單擊 20 次以上, 進入校準程序提示畫面。 根據提示長按左上角“+”位置 5S, 再長按右下角“+”5S。
蜂鳴器滴一聲并且顯示返回主界面, 表示校準完成。
進入“觸摸屏校準界面”后 30S 無操作顯示會顯示自動返回主界面。
