應用
一種電位式位移傳感器，它通過電位器元件將機械位移轉換成與之成線性關系的電阻輸出，再經過相應的測量電路后，反映出被測量的變化。主要用來感應通風柜視窗的位置，并通過控制器計算出視窗的開度。
特點
測量精度：±4mm
測量范圍：1000 mm±5%
獨立線性：±0.25%
絕緣電阻：≥1MΩ
獲得第三方位移精度檢測報告
|
技術參數 |
||
|
電源 |
額定功率 |
2W |
|
功能數據 |
測量精度 測量范圍 獨立線性 使用壽命 絕緣電阻 |
±4mm 1000 mm±5% (卷軸拉線式) ±0.25% >10萬次 ≥1MΩ |
|
輸出信號 |
輸出阻值 |
0-10 KΩ |
|
防護等級 |
保護程度 |
IP54 |
|
周圍環(huán)境條件 |
工作溫濕度 貯藏/運輸 |
0…+50℃，<90%RH 非凝結 -10…+60℃, <95%RH 非凝結 |
|
材質 |
外殼 |
PC（聚碳酸酯）(卷軸拉線式) |

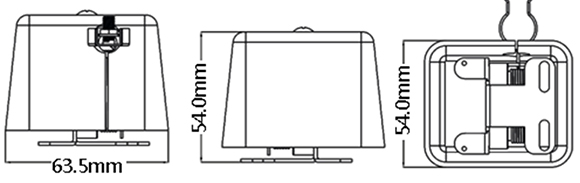

結構尺寸圖
(W63.5mm*H54mm*54mm)

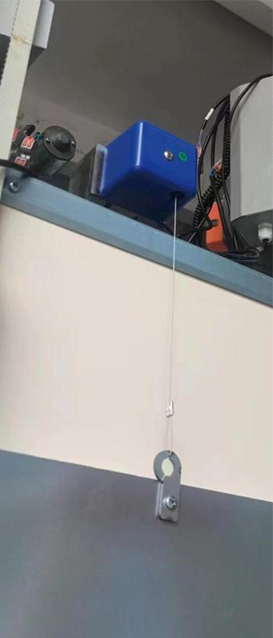

拉線與配重相連，出線方向需與出線面垂直
通風柜需預留出安裝位置
