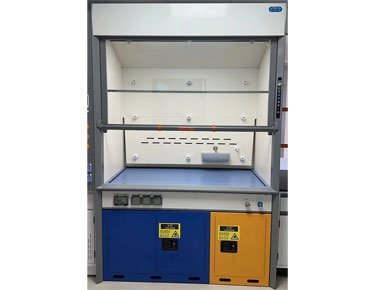

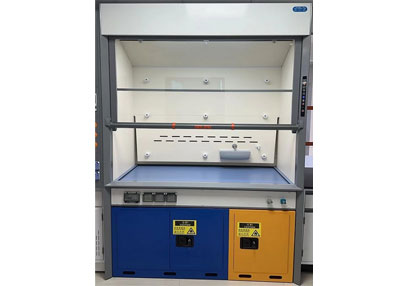

廣州佳鎂鏵實驗室通風柜是一種專門為滿足實驗室安全設備，為了滿足通風柜操作者的使用需求，對通風柜的使用空間進行了優化設計；窄邊鋁鋼通風柜 生產工藝及基礎技術參數 2024設計制造參考標準：

　　GB/T 5237.4-2017?《鋁合金建筑型材 第四部分：噴粉型材》;

　　GB 24820-2009《實驗室家具通用技術條件》;

　　GB/T?3325-2017《金屬家具通用技術條件》;

　　國標JB/T 6412-1999《排風柜》;

　　結構參數要求

　　1. 整體尺寸：1500*850*2400mm，視窗開啟最大高度800mm，長、寬、高誤差點≤2mm;柜體鄰邊垂直度的對角線和對邊長度差均≤1mm;臺面翹曲度對角線1000mm以下≤1mm，1000mm以上≤1mm;臺面平整度和底腳平整度均≤0.1mm。

　　2. 窄邊通風柜為鋁鋼材質，前部兩側落地立柱為鋁合金型材，后部外層為鋼板，內層為抗腐蝕內襯材料，兩層之間為全鋼框架、全鋼及塑料固定件。整體采用裝配組合式結構，上部為排風系統及視窗移門結構，中部為操作臺面和支撐鋼架，下部為集成設備帶和獨立功能柜體。窄邊通風柜的立柱、設備帶、下柜、視窗等各個部件均為裝配式結構，在出廠前已做好切割、CNC加工、預安裝等步驟，現場僅需簡單組裝各項部件即可完成安裝，方便快捷，節省能耗。安裝完成后所有非設計分縫均≤2mm。

　　3. 上部結構

　　3.1上柜主體結構：通風柜兩側的前端采用尺寸為217*45mm的鋁合金型材作為立柱，鋁材厚度≥2.2mm，支撐力強。立柱前部呈斜面，與立柱外側形成約45°夾角，尖端部分倒角弧度為R2，既能滿足窄邊的電動門和排風控制器的安裝，又能形成良好的排風氣流效果。整體通風柜側面使用面寬度為45mm，通風柜側面結構的厚度與立柱寬度相同，通風柜內部使用空間的寬度不得低于1409mm，使通風柜內部擁有更大的操作空間。主體材質為1.0mm厚的鍍鋅鋼板，鋼板及鋁型材立柱均經過除油、酸洗、磷化、烘干、機械拋光等多道工序處理后，環氧樹脂噴涂粉末靜電噴涂經180°高溫固化，涂層應無噴漏，表面光滑均勻、色澤一致、無流掛、皺皮、鼓泡、凹陷、壓痕。

　　3.2前立柱集成滑軌及傳動配重結構：通風柜前鋁合金立柱內部帶有雙重滑軌結構，內置有用于移動視窗和配重裝置滑動的各4條滑軌，合計8條滑軌，確保各項組件滑動的穩固性。視窗的滑桿與配重組件通過同步帶連接，兩者均使用軌道式滑輪在鋁合金立柱內滑動，通風柜視窗可實現無級停頓。配重組件外盒整體均為鋁合金材質加工而成，內部灌入鋼砂或鋼板且可靈活按需調整重量，防腐防銹，承重耐用?；篮突喚鶠镻P材質，滑動摩擦力小，整體視窗上下移動輕便、順暢、低噪。傳動同步帶應安裝在鋁合金立柱內，不得顯露在通風柜內側，避免被實驗氣體腐蝕;配重組件不得外露在通風柜背面，不得在移動時發生搖晃或碰撞，形成噪聲。同步帶為5M布面鋼絲同步帶，同步帶應耐用、承重強、具備較強耐腐蝕性能。

　　3.3通風柜視窗：視窗分為移門視窗和固定視窗兩部分。視窗內嵌于前立柱內，固定視窗高度≥510mm，玻璃采用5mm厚安全鋼化玻璃，玻璃應光潔平滑不應有裂紋、疙瘩、麻點，防爆性能良好，玻璃意外破碎后不會完全碎裂飛濺，玻璃外沿采用全鋁合金邊框包圍。移門視窗高度≥800mm，移門視窗最大開啟高度不得低于790mm。移門開啟/關閉輕便靈活，無卡阻，并可在任意位置停留，開啟/關閉移門的力量不應大于19N。移門視窗玻璃采用3+3mm厚夾膠玻璃，透明度高，玻璃中間層的膠膜堅韌且附著力強，受沖擊玻璃破碎后，碎片不會脫落，與膠膜粘合在一起，整體不易貫穿，與普通玻璃相比更具有耐震、防爆的性能，安全性能更高。移門視窗邊框采用鋁合金型材作整體包圍;移門下部的鋁材橫梁作弧度設計，橫梁鋁材截面尺寸為45*19mm，鋁材厚度≥1.2mm，橫梁內側弧度為R30，底部弧度為R1.5;拉手作水滴狀弧度設計，鋁材厚度≥1.4mm，拉手頂部圓弧≥R8，底部圓弧為≥R16，內外兩側均為由內往外行程圓弧凹面，便于通風柜在排風時的氣體流動，避免形成風流死角。移門側面通過專用合金扣件連接滑桿，可在不拆卸通風柜主體結構的情況下安裝或拆卸視窗組件，便于檢修。合金扣件可以對視窗和滑桿之間的距離作微調，使移門能居中固定在通風柜的正面空間。移門視窗的橫梁、立柱、拉手由同一個鋁合金壓鑄插件連接，插件下部自帶紅外線感應裝置的安裝槽位。

　　3.4 視窗移門限高裝置：通風柜兩側前立柱分別裝有限高模塊，避免視窗抬升到過高位置，保障實驗人員在操作通風柜時，視窗能有效保護其頸部和頭部的安全。限高模塊為鋁合金材質，自上往下呈坡型，標準安裝高度為臺面以上500mm，亦可設定定制化高度;視窗的拉手上裝有限位桿，限位桿分別凸出在拉手連接件的兩側，視窗拉手的中部裝有限高解除裝置。當視窗提升到設定高度時將被限高裝置阻擋，須手動解除限高裝置后方可繼續提升到更大高度;當視窗從限高模塊以上位置下降時，由于限高模塊的坡型設計，視窗能自如順暢地下降，限高裝置不會造成限制。

　　3.5 內襯板及導流板：所有內襯板及導流板均采用≥5.0mm抗倍特化學積層板，內襯材料為白色，經數控切割、CNC專用刀具開孔、銑槽、修邊倒角、所有外露邊緣需平整光滑不刮手。通風柜內應使用專用的導流板固定件對背板和導流板進行固定，背板和導流板之間的內空距離需≥75mm，保障實驗時產生的氣體能全部通過導流排風口排出無外溢。導流板固定件的前部呈錐型，外螺帽在旋入固定的過程中能收窄導流板前部的錐型口，可直接對蒸餾架上的圓管進行鉗式固定，便于蒸餾架的安裝使用。

　　3.6 通風柜窄邊控制器：窄邊控制器采用液晶觸摸屏設計，安裝在通風柜前部鋁型材立柱的斜側面上，操作鍵位均為觸摸控制不需用力按壓?？刂破骺煽刂齐妱拥y的開關，控制其在0°-90°之間的角度調節。除了手動操控以外，控制器可選配帶有變風量控制功能，可通過門高裝置檢測到視窗移門的實時開啟高度，自行調節蝶閥的開啟角度，實現視窗移門高度和蝶閥角度的多動態自動控制，使通風柜的排風量隨著視窗移門的開合而發生大小變化，既能保障通風柜有充足的排風量，也能避免視窗移門較低時風閥角度過大，導致風量過大產生的高噪聲和高能耗，比定風量系統更靈活、更節能、更環保。

　　3.7 照明光源：照明光源采用30W的鋁制LED燈，快速啟動類型，全罩式燈具設計，光色為6000K正白光，顯色指數≥80RA，光度≥300LUX，隱藏于頂部導流板上，安裝便于維修更換。

　　3.8帶導流口型集氣罩：采用PP材料一體注塑成型，整體高弧度設計，產品強度高，降低排風過程中產生的風噪。集氣罩頂部的排風口處帶有雙層壁結構的回流槽，回流槽槽寬≥12mm，回流槽一側帶有廢液導流口，導流口內徑≥8mm，導流口孔位為下陷式設計，配套廢液管使用，能收集排風管內的冷凝廢液并自動排出通風柜，避免冷凝廢液回流到通風柜內造成的柜體腐蝕或?qū)嶒炂鞑氖軗p。

　　4. 下部結構

　　下部的前鋁材立柱為落地結構，與上柜的立柱款式保持一致，整體美觀大氣。

　　4.1 承重鋼架：采用1.5mm的鋼板折彎成30*60的管狀結構，焊接部分打磨、拋光處理平滑過渡，焊點無毛刺及假焊，表面經過除油、酸洗、磷化、烘干、機械拋光等多道工序處理后，環氧樹脂噴涂粉末靜電噴涂經180°高溫固化，表面光滑均勻、色澤一致、無流掛、皺皮、鼓泡、凹陷、壓痕。承重鋼架前部與臺面板連接處，使用截面為92*33mm作為臺面擋板。擋板的銳角部分朝外呈圓弧形，前半部分圓弧倒角約為R10，后半部分圓弧倒角約為R25，使臺面與活動視窗之間的氣流通道更順暢、更便于排風，避免行程氣流死角。擋板后側高度為33mm，適用于常見的各類通風柜臺面板，且預留空間可按需增加桌面補風的功能，升級為補風型通風柜。

　　4.2 設備帶：設備帶中集成安裝有空氣開關和國標插座，空氣開關和插座應帶IP65級彈性保護蓋，在不使用的情況下保護蓋自然處于關閉狀態，達成防水濺、防塵的功能。

　　4.3功能下柜：根據客戶需求配置不同功能的可活動組合柜體，柜體均應為完整獨立的落地型全鋼制柜體設計，用于存放試劑、藥劑等化學品或資料、儀器等;整體柜體采用1.0mm厚冷軋鋼板制作，內外雙層門板扣合式結構，門板內填充隔音材料，門板上帶有一體折彎拉手。下柜儲物柜表面經過除油、酸洗、磷化、烘干、機械拋光等多道工序處理后，環氧樹脂噴涂粉末靜電噴涂經180°高溫固化。

　　5. 臺面

　　5.1 臺面材質：操作臺面采用進口12.7實心理化板，具有抗化學腐蝕、耐水、抗菌、易清潔保養等特性。

　　5.1 臺面材質：臺面采用新型、環保20mm厚一體實芯燒制實驗室專用陶瓷臺面，臺面胚體為一體實芯黑色，臺面表面為實驗室專業耐腐蝕釉面。釉面和胚體經高溫燒結而成，釉面與胚體結合后不脫落、不脫層，臺面防腐蝕、耐高溫、耐水、抗菌、耐刮磨性能強。

　　6. 可選配件

　　6.1 掛壁式水槽：采用高柔韌性PP材質水杯，耐酸堿耐腐蝕性強，配套高分子PP材質的下水管。

　　6.2 壁式水龍頭：采用單聯水龍頭，黃銅基材，陶瓷閥芯，銅質表面環氧樹脂粉末靜電噴涂處理，防銹耐腐蝕。
